Окна из алюминиевого профиля

То, что оконные алюминиевые рамы используются повсеместно, служит ярким доказательством оправданности выбора. Этому есть ряд объективных и чисто личных причин.

Прочность

Удельный вес алюминия 2,7 г/см³, а стали – почти 8 г/см³, поэтому не сложно подсчитать каким в итоге окажется вес остекленного балкона, лоджии, террасы или зимнего сада в обоих случаях. К тому же алюминиевый профиль при узких размерах и обеспечивающей жесткость камерной структуре не требует дополнительного усиления балками, что упрощает технологию производства. Это касается и случаев когда стеклопакет состоит из нескольких стекол. Габариты отдельных сворок достигают свыше 3 м по высоте и ширине.

Дизайн

Алюминиевые профили декорируются различным образом с получением красивых и реалистичных имитаций. Их окрашивают в более чем 150 цветов и при необходимости снаружи и внутри вскрывают красками разных тонов. Вот лишь некоторые особенности разных способов отделки:

• Анодирование. В процессе обработки образуется устойчивый оксидный слой, предотвращающий окисление поверхности, чем изделие надежно защищается от коррозионного разрушения. Цвет анодированных изделий близок к натуральному, коричневый или под золото. После анодирования изделия подлежат шлифовке и полировке.
• Порошковая окраска. Затвердевание яркого полимерного слоя декора происходит при повышенных температурах, что дает покрытию запас прочности на случай механического воздействия. В плане устойчивости к коррозии профиль, обработанный порошковой краской, превосходит анодированный. Кроме белого и коричневого цветов есть возможность изготавливать рамы, оформленные под дерево.
• Ламинирование. Профиль закрывается одноцветными и текстурированными пленками разного цвета, свойства которых схожи с пленками для пластиковых профилей. Так в пределах одного помещения достигается однородность цветовой гаммы или выраженный контраст.

Конструктивное разнообразие

Сложность устройства алюминиевого окна во многом определена используемым механизмом открывания или его отсутствием. Глухие модели не предусматривают каких-либо подвижных частей, а открывающиеся системы оснащают поворотным, откидным, комбинированными и другими механизмами, подающими створки как наружу, так и внутрь. При комбинированном исполнении открывается лишь часть створок, а остальные остаются глухими. Вид обычного окна на прямом профиле уже сам по себе привлекает внимание, не говоря о возможности изготавливать необычные окна треугольной, трапециевидной, многоугольной и арочной формы. Они формируют целые оконные ансамбли, гармоничная архитектура которых отвечает назначению и статусу здания.

Стойкость

Влага не является для алюминия проблемой, как и температурные перепады в течение суток и с изменением времен года. Он не рассыплется и после 60-80 лет использования, а скорее надоест, после чего устаревшее изделие можно сдать на металлолом. К ультрафиолету алюминиевая рама не чувствительна; возможно, только профили с пленкой придется со временем отреставрировать, поскольку пленочный декор может поменять цвет или отслоиться. Профиль обладает «иммунитетом» к агрессивным соединениям, воздействующим напрямую или содержащимся в воздухе и осадках в меньших концентрациях.

Пожаробезопасность

В уличных условиях эксплуатации окна из алюминия выдерживают постоянный нагрев и охлаждение в пределах от -50 до +50℃. Среди прочего эти изделия обеспечивают пассивную пожарную защиту, препятствующую распространению пламени до момента прибытия пожарных. Согласно пределу огнестойкости их маркируют Е-15, Е-30 и Е-60, где цифра указывает на время в минутах, в течение которого изделие способно противостоять огню. Окна с противопожарными свойствами требуют установки тяжелых стеклопакетов, где вес одного противопожарного стекла достигает 50 кг/м², а их в одном блоке несколько. По этой причине такие алюминиевые окна имеют стальной сердечник.

Холодный профиль

• Понятие «холодный» алюминиевый профиль используется не в переносном смысле, а вполне соответствует возникающей ассоциации. В виду коэффициента теплопередачи на уровне 5 Вт/м²К он быстро промерзает, поэтому не подходят для изготовления термоизолированных оконных систем, устанавливаемых в жилых помещениях. Зато в буферных конструкциях, как входные группы, неотапливаемые зимние сады и в технических помещениях он незаменим. Неутепленный профиль подходит для изготовления изящных оконных конструкций с минимальным весом, используемых внутри зданий, где оборудуются витражи, перегородки, отдельные рабочие зоны офисов и др.
• «Холодный» профиль не оснащается утеплителями и в большинстве случаев располагает всего одной камерой, поэтому его нередко называют однокамерным. При этом прямой профиль одной камерой нельзя назвать слабым. Хотя он не удерживает тепло, но отлично справляется с нагрузками и поэтому применяется на верхних этажах многоэтажек, где высокие ветровые нагрузки вынуждают быть особенно внимательными при подборе материалов.

Теплый профиль

Необходимость решения энергосберегающих задач привела в к появлению окон на базе «теплого» профиля, с коэффициентом теплопередачи в рамках 1,4 -3,0 Вт/м2·К. Существуют образцы, где показатель теплопередачи меньше 1 Вт/м2·К, что конечно же отражается на стоимости. Настолько хорошая теплоизоляция ранее достигалась только в металлопластиковых и деревянных окнах, которые в плане архитектурного и конструктивного потенциала не так хороши как алюминиевые. Основное отличие «теплых» окон от «холодных» – наличие в профиле специальной вставки, препятствующей поступлению холода снаружи и потере тепла изнутри помещения.

• Структура «теплого» профиля двух- или трехкамерная и изготавливается он более сложной схеме. Он включает наружный и внутренний контуры и разделяющую их термоизоляционную вставку – терморазрыв (термомост).
• Терморазрыв представляет собой композит слоистой структуры, состоящий примерно на 75% из полиамида и на 25% из стеклянных волокон. Толщина этой вставки в разных профилях от 15 до 45 мм, что и определяет их «теплоту». Гребни на поверхности вставки рассчитаны под размер паза на профиле, поэтому очень плотно стыкуются и спаиваются. Также размер вставки влияет на общую ширину профиля и находится в зависимости от количества стекол в стеклопакете и расстояния между ними.
• Профиль лучших моделей «теплых» алюминиевых окон с полиамидной термовставкой дополнительно заполняется вспененным полиуретаном, что препятствует конвекции воздуха внутри системы и делает окна не только «теплыми» но и звуконепроницаемыми.

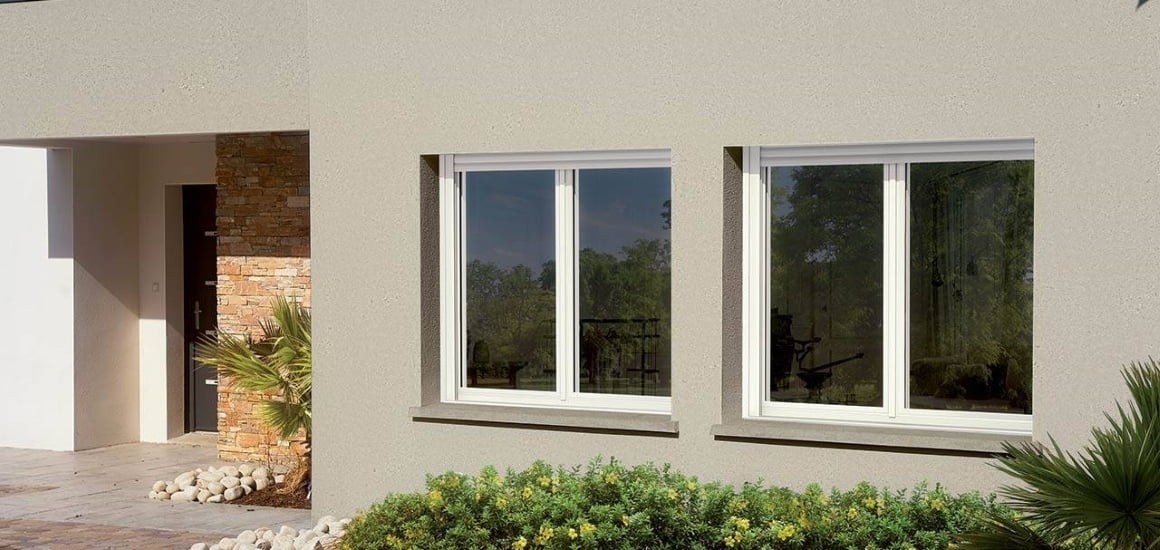

Распашные

Распашной оконный модуль оснащается поворотными либо поворотно-откидными створками. Нередко возможно откидывание створки в верхнее и нижнее положение. Открывается распашное окно наружу или внутрь.

• Алюминиевые окна, открывающиеся распашным способом, используются как в «холодном», так и в «теплом» варианте остекления.
• При высокой прочности и малом весе они служат надежной преградой разного вида осадкам, ветру и частицам пыли, которые приносит с собой поток воздуха.
• Остекляются одинарными стеклами или стеклопакетами.
• Конструкция допускает установку москитных сеток.
• Возможно комбинирование распашных окон с глухими и установка на них горизонтальных жалюзи.

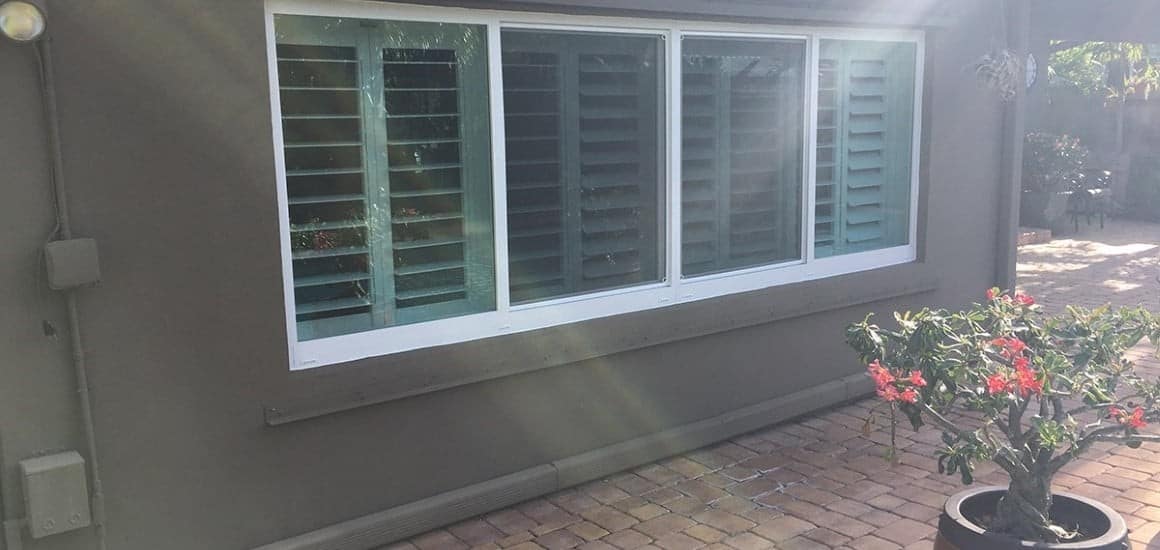

Раздвижные

Чаще всего раздвижные системы остекления снабжены механизмом параллельного перемещения. Также возможно вертикальное смещение блоков и поворотно-наклонное.

• Обычно сама раздвижная система крепится на средине проема, а по всей длине остеклительной конструкции устанавливаются полозья, выполняющие функцию направляющих. Но ним движутся колесики подвижных створок.
• Части конструкции без труда снимаются, чем облегчается мытье и обслуживание. Идеальной герметичности и высокой теплоизоляции они не обеспечат, но от непогоды точно защитят. Их устанавливают там, где нет повышенных требований к шумоизоляции.
• Раздвижное окно экономит пространство, случайно не захлопнется ветром и при правильной эксплуатации никогда не разобьется.

Производство «холодного» и «теплого» алюминиевого напоминает технологию производства аналогичных изделий из ПВХ, но имеет свои нюансы. Сначала в экструдер помещается алюминиевая заготовка, которая расплавляется, а позже пластичная масса продавливается через насадку нужной формы. Полученный полый профиль может иметь внутри перегородки, разделяющие его на камеры.

Для производства «теплого» профиля необходима не одна, а пара разных насадок, так как он собирается из внутренней и наружной частей. По готовности части соединяются полиамидным вкладышем, для чего обе составляющие профиля проходят через валки. Все элементы не просто стыкуются друг с другом, а надежно зажимаются и подвергаются спаиванию. В итоге наружная и внутренняя части «теплого» профиля объединяются в одно целое посредством термомоста и по периметру не соприкасаются.

• Непосредственное изготовление окон из алюминиевого профиля выполняется согласно бланку заказа и начинается с нарезки заготовок для рамы, створок и импоста под углом 45° или 90°. Для выполнения этой операции необходим фрезерно-торцевой станок.
• Далее размечаются и пробиваются вырубным прессом необходимые отверстия. Подобным образом изготавливают дренажные отверстия, отверстия для ручки и др.
• Установка резиновых уплотнителей осуществляется путем протягивания с торца и укладки его в паз по длине профиля. Излишек обрезается под 45°.
• Монтируются тяги соответствующей длины с элементами для ручки, после чего устанавливается поворотная или наклонно-поворотная ручка.
• Сборка рамы производится обжимным методом либо скруткой с использованием так называемых «сухарей». Второй способ обходится дешевле, так как не требует специального станка.
• Далее сверлятся отверстия под петли, после чего их прикручивают и ставят на место оставшиеся части фурнитуры.
• На завершающем этапе сборки оконного каркаса створки устанавливаются в рамы.
• Выполняется установа одинарного или стеклопакетного заполнения, которое прижимается штапиками.

Весь монтаж окон из алюминиевого профиля делится на два основных этапа: установка каркаса с заполнением и монтаж подвижной системы.

Монтаж каркаса и стекол

1. Из проема удаляются выступающие части, остатки старых конструкций, поверхность очищается и выравнивается.
2. Выставляется по уровню рама и расклинивается пластиковыми пластинами либо клиньями. Слишком жесткое расклинивание приводит к деформациям рам.
3. Производится контроль величины зазора между стеной и рамой. Желательно чтобы он не превышал 15 мм. Большие зазоры затрудняют установку и уменьшаются в размерах тонкими деревянными планками.
4. Рама надежно фиксируется в проеме на анкерных пластинах, прикручиваемых саморезами. Для этого, чтобы не вытаскивать уже расклиненную раму, пластины необходимо заранее прикрутить к торцевым поверхностям рам по бокам и сверху.
5. Конструкция по периметру запенивается. После высыхания в течение 1,5-2 часов выступающие клинья удаляются, а пустоты на их местах заполняются пеной.
6. Если использовались распорки, они также удаляются и обрезаются излишки застывшей пены.
7. Устанавливается стеклянное заполнение.

Монтаж раздвижной системы

1. Выполняется замер общей длины рамы остекления по горизонтали. Это необходимо для подрезки направляющих нужного размера. Острые края срезов аккуратно обрабатываются абразивом.
2. К раме прикручиваются направляющие с шагом в 30 см. Это делается и сверху и снизу.
3. Производится сборка и установка створки. Сначала в неё закрепляется стеклопакет, затем прикрепляются ролики и щеточные уплотнители. Далее створка крепится сначала по верху, потом по низу.
4. Выполняется регулировка хода специальным винтом нижнего положения.
