Алюминиевые окна

Алюминиевое окно — упрощенное название конструкции из рамы со створками, светопрозрачным заполнением, предназначенной для установки в проем. Конструкциями из легких сплавов производят остекление зданий всех видов — многоэтажные, частные дома, дачи, квартиры, коттеджи, административные, торговые, офисные центры, магазины, малые архитектурные формы.

Требования к продукции из алюминия содержатся в ГОСТ 21519-2003:

огнестойкость — способность выдерживать нагревание до температуры от +200 С (пластиковые окна горючи);
надежная теплоизоляция, звукоизоляция;
отсутствие вредных для здоровья компонентов, летучих веществ;
устойчивость к влаге, солнечным лучам, активным химическим веществам (кислотам, щелочам);
надежная защита от пыли, грязи;
высокая механическая прочность, способность сохранять геометрические параметры под динамическими, статическими нагрузками. Алюминиевые окна, двери, балконные блоки прочнее и легче пластиковых окон, отлично интегрируются в такие фасадные системы, как стоечно-ригельная, структурная, полуструктурная и т.д.

Максимальная высота створки по ГОСТ — 2100 мм (при оборудовании проемов от пола до потолка), ширина — до 1200 мм, общая площадь — не более 2,6 квадратных метра. В зависимости от количества секций окно может быть:

одностворчатое;
двухстворчатое;
трехстворчатое.

Для обустройства оконных проемов «под ключ» нужно купить:

откосы из пластика, гипсокартона, штукатурки;
металлические, полимерные отливы;
подоконники ПВХ, из искусственного, натурального камня;
дополнительно — жалюзи, рольшторы, москитные сетки, ограничители открывания, замки.

Характерная особенность заполнения проема металлическими изделиями — изготовление блоков по индивидуальным параметрам, поэтому важно правильно сделать замеры с учетом геометрии старого окна.

Выбор покраски конструкций

Каталог RAL Текстура дерева Анодирование

Состав, материалы, способы изготовления

Прозрачный блок из алюминиевого сплава состоит из компонентов:

рамы;
подвижной створки (створок);
импостов (вертикальных разделительных перегородок, разделяющих прозрачную область на отдельные секторы (створки);
прозрачных вставок (стекла, стеклопакетов);
штапиков;
фурнитуры (механизма открывания/запирания, ручек, замков);
уплотнителей (минимум два контура).

Обязательное условие для нормальной установки и безотказной службы конструкции — нужно вызвать замерщика из специализированной компании для снятия точных параметров.

Рама, створки, свойства алюминия

Материалом для получения каркаса окна служат пластичные профильные системы из сплавов алюминия с содержанием кислорода, кремния, примесями магния. Легкие сплавы с высокой электропроводностью занимают первое место среди металлов (железа, стали, титана) по соотношению цены, качества, доступности. Температура плавления состава — 600 С, для получения алюминия используют руды с бокситами или лом для повторной переработки. Полный перечень составов перечислен в российском Своде правил СП 128.13330.2012. В чистом виде aluminium обладает пределом прочности до 80 МПа, в легированном — до 500 МПа. Известные производители — Alutech, Rehau, Schuco. Профильные алюминиевые бруски получают двумя методами:

экструзией (расплавленную массу продавливают через экструдеры с нужным сечением);
прессованием или штамповкой (заготовки пропускают через пресс).

В отличие от стали (смеси железа с углеродом) алюминиевые полуфабрикаты не подвержены ржавлению, имеют не менее высокие показатели прочности.

Для получения рамных конструкций применяют два типа профильных систем:

полый алюминиевый профиль с одной, двумя или тремя камерами;
комбинированные, с вставкой из наполненного стекловолокном полимера — полиамида.

Теплые, холодные каркасы

Первый вариант получил название “холодного” профиля благодаря высокой теплопроводности, неспособности окна удерживать тепло внутри комнаты или офиса. Воздушные камеры — плохой теплоизолятор, поэтому разница температур на улице и внутри застекленного таким окном помещения составит 2-3 градуса. Где применяют анодированные алюминиевые профили (холодное остекление):

остекление балконов;
остекление лоджий, витрин;
офисные перегородки;
автоматические двери;
для заполнения проемов в неотапливаемых помещениях (летних домиках, верандах, технических помещениях, входных группах).

Теплые алюминиевые окна из комбинированного профиля отвечают всем требованиям для фасадного остекления, которыми заполняют проемы в:

комнатах для проживания круглый год;
офисах, залах, холлах торговых, деловых, развлекательных объектов в Москве, Московской области;
производственных помещениях с повышенными требованиями к соблюдению температурного режима и т.п.

Отличие теплых алюминиевых окон — промежуточная вставка из полиамидного волокна, армированного стеклом. Термовставка служит термическим мостом, отсекающим холод снаружи. Алюминиевые окна теплые дороже, чем окна пластиковые, деревянные окна, за счет высокой стоимости комбинированного профиля и стеклопакетов. Теплое остекление дороже, но высокая цена окупается за счет высоких теплосберегающих свойств.

Собственное производство позволяет компаниям-поставщикам собирать алюминиевый каркас из предварительно нарезанных заготовок, которые соединяют стальными закладными уголками одним из способов:

болтами, через отверстия в профиле;
опрессовкой, деформируя профильные стенки;
поворотом эксцентриков, встроенных в уголки.

Теплые алюминиевые окна, алюминиевые окна холодные одинаково эффективны для отделки балконов. Встраиваются окна в остекление зенитных фонарей, зимних садов, простых и сложных витражей.

Фурнитура, комплектующие

Оконные блоки с подвижными частями оснащают фурнитурой из стальных деталей и метизов из нержавеющей или оцинкованной стали. Описание видов поворотно-запорных устройств, используемых в производстве оконных алюминиевых блоков, формализованы в ГОСТ 30777-2012.

Стандартный фурнитурный набор для поворотно-откидной створки, интегрируемый в окна, алюминиевые двери, состоит из:

основного механизма, привода;
угловых передач;
ножниц;
блокиратора ошибочных действий;
верхней, нижней петлевых групп (закрепляющих створку на раме вверху и внизу);
запорных откидной, ответной планок.

Фурнитурный набор определяет способ открывания алюминиевой створки, подходит для дверных (уличных) конструкций:

поворотно-откидной;
раздвижной (алюминиевое раздвижное открывание используют на балконах, лоджиях);
распашной;
параллельно-раздвижной;
подъемно-раздвижной.

Распашные створки с возможностью проветривания — стандартный вариант. Раздвижные алюминиевые окна устанавливают для экономии внутреннего пространства комнаты. «Глухими», т.е. без открывающихся секций, делают окна на балкон в составе балконных блоков. Некоторые наборы фурнитуры требуют совершения нескольких манипуляций для проветривания: например, сдвижные створки приоткрываются только после предварительного подъема секции. При заказе дополнительно выбирают алюминиевые пластиковые ручки (по форме, цвету, материалу).

Для герметичного прилегания створки к раме на них устанавливают уплотнители из резины, силикона, полиэтилена или EPDM, TPE. Уплотнительные вставки кроме влаги отсекают пыль, шум, горячий или холодный воздух со стороны улицы. Раздвижные окна из легких сплавов плохо удерживают тепло, поэтому для экономии в них вставляют однокамерные стеклопакеты или одинарные стекла (остекление балконов, лоджий, террас).

Панорамное окно отличается от обычного большим остеклением (ширина прозрачного сегмента превышает высоту). Французское остекление изготавливается из больших по площади стеклопакетов без разделительных импостов.

Окраска

Остекление алюминиевое из легких сплавов перед отправкой производителям покрывают:

декоративным оксидным слоем, который получают химико-электрической реакцией — анодированием или электролизом (обозначения покрытий — сатин, золото, серебро, шампань);
жидкими лакокрасочными материалами;
порошковыми полимерными красками в более чем 300 цветов по системе RAL.

Технические заготовки из легких сплавов имеют натуральную защитную пленку, образованную взаимодействием алюминия и кислорода. Оксид алюминия придает полуфабрикатам серебристо-серый матовый оттенок.

Красочный слой кроме декоративной функции дополнительно защищает светопрозрачные конструкции, делая их более атмосферостойкими.

Светопрозрачное заполнение

Основная масса оконного блока приходится на прозрачные вставки, интегрируемые в раму:

листовое стекло толщиной 4-6,5 мм (силикатное, термоупрочненное, закаленное, триплекс);
стеклопакеты — однокамерные, с двумя и более камерами.

Бесцветное силикатное стекло

Листы бесцветного стекла, используемые в алюминиевых окнах, должны соответствовать техническим условиям по ГОСТ 111-2014:

не иметь отклонений по толщине (для полотен 4-6 мм — не более 0,2 мм);
не иметь сколов, трещин, воздушных пузырьков, вкраплений инородных тел и т.п.

Уровень светопроницаемости, цвет полотна изменяют добавлением красящих пигментов перед формовкой, получая стекло, окрашенное в массе. Одинарными листами оснащают остекление холодное, для комбинированного профиля полотна объединяют в стеклопакеты.

Триплекс

Изготовление, методы испытаний, характеристики триплекса (строительного многослойного стекла) формализованы в российском стандарте ГОСТ Р 54171-2010. В зависимости от технологии получают один из видов многослойных полотен:

взломостойкие — устойчивые к большим ударным нагрузкам;
пулестойкие — с сопротивлением большой кинетической энергии, сообщаемой пулей на скорости 300-750 м/с;
взрывостойкие — сопротивляющиеся воздействию ударной волны;
морозостойкие — сохраняющие характеристики при температуре -30 С и ниже;
шумозащитные, которые содержат слой, защищающий от громких звуков со стороны улицы.

Триплекс получают, склеивая прозрачные листы жидким прозрачным клеем (толщина адгезионного слоя — до 1,5 мм) или полимерной пленкой с клейкими сторонами. Материал выдерживает удары в 6-8 раз эффективнее, чем обычный силикат. Осколки триплекса при повреждении остаются на клеящем составе.

Закаленное, термоупрочненное стекло

Закаленный вариант силиката производят по ГОСТ Р 54162-2010: прозрачное полотно нагревают в автоклавах до +650 — +680 С, затем быстро охлаждают с двух сторон. При этом наружные слои материала меняют состояние на сильное сжатие, внутренние — растягиваются, образуя систему растяжения. Стекло становится очень твердым, выдерживает сильные ударные нагрузки, при повреждении образует множество осколков площадью не более 3 см2 с тупыми гранями.

Госстандарт требует от производителей закаленного стекла выполнения производственных норм и правил:

обработка кромки, вырезы в листах, сверление отверстий производят до процедуры закалки;
все углы вырезов скругляют на радиус, равный толщине полотна;
просверленные отверстия располагают не менее чем на расстояние двух толщин, от края листа — не менее одного размера толщины полотна.

Закаливанию кроме бесцветного материала подвергают стекло:

окрашенное в массе;
узорчатое;
солнцезащитное с твердым, мягким покрытием.

Термоупрочненный материал по техническим характеристикам схож с закаленным (повышенная, прочность, твердость, устойчивость к нагреву), но при повреждении образует такие же осколки, как обычный силикат.

Стеклянные пакеты

Для удержания тепла в здании строители устанавливают в оконные проемы алюминиевое заполнение с однокамерными, двухкамерными пакетами. Стеклянный пакет — прозрачный блок, состоящий из двух-трех стеклянных фрагментов, соединенных герметиком через дистанционные рамки. Пустоты между стеклами заполняют воздухом, инертным газом — аргоном.

Для повышения теплосберегающего эффекта поверхности стеклянных полотен покрывают напылением из оксидов серебра. На стекла в алюминиевых блоках, обращенные к солнечной стороне, наклеивают тонирующие полимерные пленки для регулировки интенсивности освещения, нагрева воздуха в комнате.

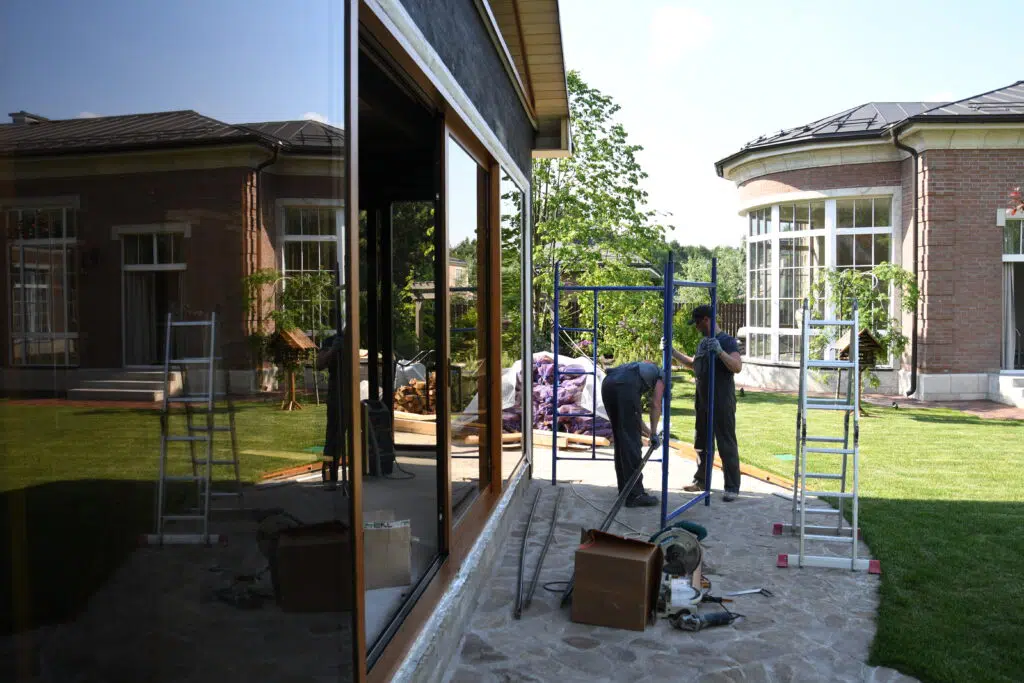

Установка алюминиевых окон

Технология, материалы, приемы установки оконных блоков из алюминиевых сплавов почти не отличаются от монтажа окон из ПВХ, дерева. Важное условие — соблюдение правил получения узлов крепления рам к оконным проемам:

защита основного слоя (застывшей монтажной пены) от паров влаги, выходящих из стенового материала;
установка паро-, влагоизоляционных лент для герметизации шва снаружи;
при необходимости — утепление откосов;
защита пены от УФ-лучей;
установка монтажных зазоров в соответствии с ГОСТ 30971-2012.

Метизы (анкерные болты, саморезы), используемые для установки, должны быть изготовлены из нержавеющей, оцинкованной стали. Элементы крепежа без защитных покрытий не должны соприкасаться в местах соединения алюминия и стали, чтобы не допустить коррозии из-за химических свойств сплавов.

Преимущества оконных блоков из холодного, теплого алюминия

небольшой вес, не оказывающий большой нагрузки на стены;
высокая прочность (предел прочности до 500 МПа);
большой выбор цветов по системе RAL, красок, декоративных химических покрытий для сочетания с облицовочными экранами;
большая площадь остекления из-за уменьшенной ширины профилей;
устойчивость к влаге, солнечным лучам, перепадам температур;
долговечность (срок службы — до 70 лет и больше);
простота ухода, ремонта, использования;
алюминиевые конструкции не выделяют вредных летучих компонентов;
пожарная безопасность (окна с закаленными стеклами выдерживают нагрев до +200 С);
повышенная устойчивость к взлому, царапинам.

От каких показателей зависят цены на остекление?

На цену изделий из алюминия (включая установку) влияют:

размер конструкции;
тип профиля (холодный, теплый);
вид заполнения (одинарное стекло, двухкамерный, однокамерный стеклоблок);
вид фурнитуры (распашное, поворотно-откидное и т.п.);
производитель (в стоимость алюминиевых профильных систем включают таможенные платежи, доставку и т.п.);
геометрия рамы (простая прямоугольная форма или треугольные, арочные, многогранные, трапециевидные);
сложность монтажных работ.
