Алюминиевые витражи

Терминологию и требования к алюминиевому витражу формализует ГОСТ 21519-2003 и по факту - это встраиваемая в стеновой проем конструкция из профилей и стеклопакетов. Главное преимущество остекления с каркасом в проеме – положение конструкции. Из-за вертикальной установки стеклоблок нагружает несущие стены только в вертикальной плоскости без изгибающих моментов. В отличие от оконных блоков алюминиевому витражу характерны большие размеры, часто модульность конструкции и установка в проемы между перекрытиями, в том числе по способу панорамного ленточного остекления.

Преимущества витражей из "легких" сплавов

Популярность систем из алюминия обусловлена целым рядом преимуществ, обусловленных характерными для материала технологичностью, экологической и пожарной безопасностью, малым удельным весом при высокой прочности.

Для придания алюминиевому витражу уникальности по дизайну можно спланировать оригинальную конструкцию, подобрать декоративное покрытие профиля, использовать светопрозрачное и глухое заполнение в различных объемах и комбинациях. В экстерьере фасада витражи из алюминия выглядят легкими, воздушными и современными, а благодаря прочности материала даже в профилях небольшой высоты площадь прозрачного заполнения в конструкции увеличивается, что обеспечивает повышение освещенности помещений естественным светом.

Эффектные и легкие строительные витражи из алюминия инертны к осадкам, хорошо переносят резкие перепады температур, характерные для российского климата, устойчивы к атмосферной эрозии и воздействию солнечных лучей. Для повышения уровня безопасности в аспекте проникновения взломом в витражах используют противовзломную фурнитуру и противоударные стеклопакеты. В свою очередь негорючесть алюминиевых сплавов, стеклопакетов, фурнитуры обеспечивает алюминиевому витражу пожаростойкость, при необходимости сертифицируемую на предел огнестойкости по потере, как теплоизолирующей способности, так и целостности.

Установка витражей, как и любого конструктивного элемента стен дома требует специальных навыков, знаний и оборудования. Во время эксплуатации алюминиевый стеклоблок не требует особого внимания, как деревянным конструкциям, требующим регулярного и дорогого обновления защитных покрытий материала.

Лучшее и худшее в витраже из алюмосплава

Как и любому конструктивному решению оформления ограждающей оболочки дома, здания, круплоформатному заполнению характерны не только преимущества, но и недостатки.

Среди минусов в основном выделяют ряд более высокую стоимость алюминиевых рамных профилей с теплоизолирующей камерой в сравнении с профильными системами ПВХ, больший удельный вес алюминиевых сплавов, чем у деревянного бруса. Однако важно понимать, что определяющую долю цены в любой светопрозрачной конструкции формирует стеклопакет и фурнитура, окна и витражи из ПВХ, дерева пожароопасные, недолговечные, изменяют цвет при воздействии солнечного излучения, требуют регулярного ухода и т.д.

В то же время из алюминиевых профилей можно разрабатывать конструкции сложной геометрической формы, эргономичные и эстетически эффектные, пожаробезопасные и долговечные. Из профилей с терморазрывом и двухкамерных стеклопакетов собирают энерогосберегающие и блокирующие воздушный шум витражи для:

  • эксплуатации в средней полосе;
  • северных районах страны;
  • возле магистралей мегаполисов или крупных городов.
  • Профили в панорамном остеклении «от пола до потолка» обеспечивают высокую статику конструкции при небольшой нагрузке на стеновой проем и стену.

Стоечно - ригельнаясистема

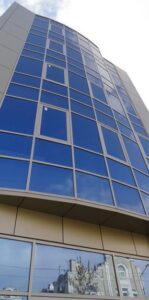

Классический вариант силового каркаса, который используется при остеклении фасадов. Выглядит как конструкция из вертикальных стоек и горизонтальных поперечин-ригелей, в которую интегрируются стеклопакеты или рамы со светопрозрачным заполнением. Во встраиваемых конструкциях стоечно-ригельные каркасы используются редко, в основном для разделения масштабных стеновых проемов и здесь крупному стеклоблоку отводится место модуля заполнения сегмента каркаса. Важно понимать, что витражи – это не фасады «на относе» (навесные), для которых типично применение стоечно-ригельных силовых каркасов, а встраиваемый в стеновой проем готовый модуль (или блок из модулей).

Модульная (элементная) система

Для витражного заполнения характерна сборка в виде модуля из готовых блоков, произведенных в заводских условиях. Модуль собирается производителем из стеклопакета, металлического профиля и комплектующих, которые предусмотрены проектом. Уже в готовом виде модули доставляют непосредственно на объект, где с использованием монтажного оборудования (подъемных кранов, лебедок и т.д.) их собирают в стеновом проеме со стороны помещений. Преимущество монтажа витражей в том, что они монтируется внутри помещений здания, что позволяет строителям работать при любых погодных условиях.

Джамботехнологияиалюминиевыевитражи

Слово «jumbo» в переводе с английского означает «гигантский», а к раме из алюминиевого сплава сленговое название джамбо применяют в случае панорамного типа остекления со светопрозрачным заполнением «от пола до потолка». Такой вид остекления используют в витринах магазинов, бутиков, для входных групп муниципальных, коммерческих объектов, в сегментах наружных стен частных коттеджей и т.п.

Условные виды конструкций по теплозащите

Как и к оконным, дверным блокам, зенитным фонарям, к алюминиевому заполнению в описаниях добавляют маркетинговые термины «теплый», «холодный», которые по факту безграмотные в научно-техническом аспекте и потому не формализованы ни в одном из стандартов. Не бывает ни теплой, ни холодной конструкции, как нет теплых одеял, холодной одежды и пр. – есть различия в материалах по способности блокировать обмен тепловой энергией. Теплое одеяло более эффективно удерживает тепловую энергию, генерируемую организмом человека, холодная одежда хорошо отводит тепло от тела на улицу, а теплая конструкция сохраняет энергию благодаря повышенному сопротивлению передаче тепла материалами комплектующих.

В энергосберегающих витражах, дверях используются комбинированные рамные профиля из алюминиевых сплавов со вставками, имеющими высокое сопротивление теплопередаче, а также двухкамерные стеклопакеты, часто с заполнением камер инертными газами и низкоэмиссионными покрытиями стекол. Широкоформатному стеклоблоку из алюминиевого профиля для неэксплуатируемых (или используемых сезонно) помещений характерны сборка из полых профилей без термовставки, заполнение однокамерным стеклопакетом или одним стеклом, в том числе многослойным в зависимости от требований к конструкции.

Устройство конструкции

разрез алюминиевого витража

Алюминиевый светопрозрачный фасад: производство и фиксация конструкций

Витражи имеют еще одну особенность – все этапы производства от замеров до установки требуют высокой квалификации и опыта специалистов. Упрощенно процесс изготовления и монтажа включает несколько этапов работ и начинается с предпроектной подготовки, когда определяют пакет данных по несущей способности фундамента, стен, особенностям материалов стенового проема, условиям эксплуатации, специфике проведения монтажа. Выполняют необходимые витражные замеры с учетом технологических припусков на установку, а после разработки, согласований и утверждения проекта в заводских условиях осуществляют полную сборку конструкции с последующей разборкой на удобные для фиксации блоки и узлы.

Все требования к заполнению определены проектом, а к фиксации по исполнению и материалам – действующими ГОСТ 30971-2002 и ГОСТ Р 52749-2007, а также ведомственной инструкцией профильной компании-подрядчика.

Таблица. Типовые работы производственно-технологического процесса полного цикла

Этап производственно-технологического процесса

Типовые работы

Изучение монтажной схемы

Проверка соответствия размеров витража и стенового проема

Проверка комплектности поставленного изделия

Изучение места и условий работы

Выбор средств для закрепления элементов конструкций

Подготовительные процессы

Очищение поверхностей проемов объекта от грязи

Разборка эксплуатируемой конструкции (при необходимости)

Восстановление участков проема, имеющих дефекты

Фиксация креплений

Подготовка площадки, где будет производиться сборка конструкции (при необходимости)

Фиксация конструкции

Установить алюминиевые секцию или модуль по инструкции в место, указанное на чертежах проекта

Выровнять конструкцию в вертикальной и горизонтальной плоскости уровнем и отвесом

Закрепить витраж крепежным элементами по проекту

Утепление и герметизация швов

Укрепить ленты ПСУЛ или иной вид гидро-, пароизоляции снаружи монтажных швов

Заполнить технологические зазоры монтажной пеной

Проклеить лентами ПСУЛ внутренний периметр примыкания витража к стеновому проему

Выполнить отделку откосов стенового проема по проекту

Монтаж заполнения (стекло, стеклопакеты)

Выполнять после схватывания и твердения монтажных пен с применением специальных захватов для стеклопакетов

Приемно-сдаточные мероприятия

Убрать с места работы строительный мусор

Проверить функциональность створок и при необходимости отрегулировать прижимы фурнитурой

Обучить владельца особенностями эксплуатации и обслуживания

Стоимость системы за м2

  №   Наименование материалов и работ  Стоимость м2, руб.   Примечание
 1  Фасадная стоечно-ригельная система F50 SR  3200  производство, покраска по цвету RAL
 2  Стеклопакет  1800  40 мм, двухкамерный
 3  Примыкание  350  Оцинкованное отливы и откосы 0,7 мм
 4  Проектные работы  250  Включая геодезическую съемку и 3D визуализацию
 5  Установочные работы  1800  Включены полные работы с строительными лесами
   Итого  7400  За кв.м.
