Главная » Раздвижные конструкции

Раздвижные конструкции

Экономия внутреннего, внешнего пространства, визуальная красота, долговечность — малая часть преимуществ раздвижных алюминиевых конструкций. Особенность открывания, отличающая сдвижные системы от распашных, откидных или подвесных — подвижные створки перемещаются параллельно проему, в которые установлены окна, двери.

Другие отличительные элементы:

  • конструктивные (фурнитура, профили из алюминия, распределение весовой нагрузки при открывании);
  • архитектурные (реальная возможность установки в проем, конфигурация портала).

Большой выбор заполнения, механизмов открывания, возможность установки открывающихся секций делают возможным монтаж раздвижных конструкций в:

  • частных домовладениях — загородных домах, дачах, коттеджах (остекление фасадов, веранд, террас, зимних садов);
  • квартирах, расположенных в многоэтажных зданиях, в том числе для остекления лоджий, балконов;
  • крупных торговых объектах — магазинах, гипермаркетах, торговых, торгово-развлекательных центрах;
  • административных зданиях;
  • бизнес-центрах;
  • кинотеатрах;
  • спортивных клубах;
  • учреждениях здравоохранения — поликлиниках, больницах, санаториях и т.п.

Преимущества и минусы алюминиевых конструкций

К достоинствам систем с параллельно открывающимися секциями с компонентами из легких сплавов относят:

  • большую площадь остекления из-за малой ширины профилей;
  • малый вес (по сравнению с аналогами из ПВХ);
  • долговечность — срок службы не менее 50 лет при соблюдении правил использования;
  • возможность установки открывающихся секций размером свыше 3х3 м.
  • экономию прилегающего пространства снаружи и внутри помещения (подоконники можно использовать как продолжение столешницы в кухне, как полки для горшков с цветами, книг и т.п.);
  • высокую прочность — алюминиевые окна, двери выдерживают сильные порывы ветра, статические и динамические нагрузки;
  • устойчивость к коррозии, перепадам температур, УФ-лучам (даже без дополнительной обработки алюминиевые профили имеют естественную защитную оболочку из оксида алюминия);
  • пожаробезопасность — температура плавления профиля — +600 С, при нагревании сплавы не выделяют едкие, ядовитые для органов дыхания вещества;
  • простоту сборки, использования, обслуживания и ремонта;
  • возможность окраски по системе RAL.

Из недостатков:

  • высокая цена;
  • необходимость проведения тщательных обмеров портала и расчетов;
  • установкой должны заниматься квалифицированные монтажники.

система раздвижного окна

Классификация раздвижного заполнения из алюминия

Изделия с параллельно открывающимися створками классифицируют по нескольким признакам:

  • в зависимости от типа проема — оконное, дверное остекление;
  • способ открывания — параллельно-раздвижные, подъемно-раздвижные, вертикально-раздвижные, складные;
  • по металлоемкости — рамные, безрамные;
  • наличие привода — механические, автоматические;
  • тип профиля — холодный или теплый.

Алюминиевые двери, окна

Требования к параметрам, материалам, способам проверки качества дверных блоков из алюминия содержит ГОСТ 23747-2015*. Пункт 3.1.5 нормативного документа предусматривает изготовление дверей раздвижного типа. Оформление порталов может быть наружным (для входа/выхода в здание) или внутренним, закрывающим вход в изолированные помещения, коридоры, тамбуры, на лестничные площадки и т.п. По количеству движущихся секций алюминиевые раздвижные двери делают однопольными или двупольными. При открытии створка “прячется” за глухой частью портала, в специальную нишу в стене или сдвигается за стеновую перегородку. Распашные двери, раздвижные двери из алюминиевых сплавов могут иметь схожие характеристики — коэффициент теплопроводности, звукоизоляцию из-за использования комбинированных профильных систем, двойных или тройных уплотнительных контуров.

В ГОСТ 21519-2003 формализованы требования к раздвижным окнам из алюминиевых профилей. Конструкции изготавливают с одной, двумя и более подвижными секциями, разными теплосберегающими характеристиками (холодное или теплое остекление). Тех. документация содержит размерные ограничения для оконных блоков (максимальная высота створки — 2,1 м, ширина — 1,2 м), однако они предназначены скорее для наиболее распространенных распашных, поворотно-откидных аналогов.

Виды механизмов открывания

Объединяющие конструктивные признаки для всех типов раздвижных конструкций — наличие направляющих рельсов в нижних и верхних профилях, по которым секции перемещаются вдоль проема.

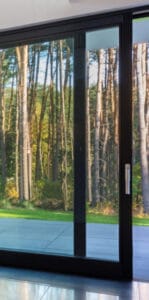

Параллельно-раздвижной

Механизм параллельно-раздвижного открывания реализован для ограждения неотапливаемых помещений, в том числе — балконы, лоджии, веранды, террасы. Легкие алюминиевые рамы с подвижными секциями устанавливают для защиты от дождя, пыли и грязи в летних кухнях, домиках, зонах отдыха. В верхнем и нижнем профиле рамы есть направляющие полозья, в которые устанавливаются створки. При открывании окна створки сдвигаются друг за друга или за глухие секции. Достоинства способа — простота монтажа, использования, малый вес окна, невысокие цены. Минусы — высокие теплопотери.

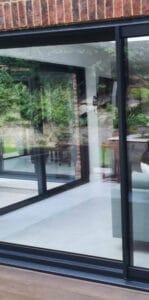

Подъемно-раздвижной

В закрытом положении створка плотно прилегает к проему, обеспечивая высокую звукоизоляцию и теплоизоляцию. При повороте ручки прижим секции ослабляется, ролики выдвигаются из нижнего профиля и встают в пазы направляющих рельсов. Створку можно открыть частично или полностью. Часто профильные системы оснащают третьим рельсом для установки москитной сетки. Способ одинаково эффективно используется для производства теплых дверей, окон, пригоден для открывания порталов больших размеров. Плюсы: возможность установки для оформления проемов в жилых помещениях, хорошая шумо- и пылезащита. Недостаток — высокая цена.

Вертикально-раздвижной

Алюминиевые оконные блоки с вертикально открывающимися створками широко распространены в США, Великобритании. Окно состоит из двух рам — верхней и нижней. После поворота ручки прижим секции ослабляется и она сдвигается вверх. В открытом положении створку удерживают системы противовесов или фурнитура.

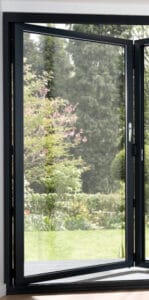

Раскладной

Раздвижные конструкции со складными механизмами используют для остекления:

  • балконов, лоджий, террас;
  • ресторанов, кафе, расположенных в курортных, заповедных зонах;
  • широкоформатных проемов в стенах частных домов, коттеджей, дач.

Рамные или безрамные стеклянные створки при открывании образуют:

  • “книжку” — стопку из подвижных секций на краю портала, при этом первая створка может открываться, как распашная дверь;
  • “гармошку”, если все створки соединены стальными петлями друг с другом;
  • “слайдер” (секции двигаются по трем-четырем направляющим параллельно друг другу).

“Гармошка” — универсальный вариант, который применяют для рамных и безрамных алюминиевых систем остекления. Другие способы используются в цельностеклянных ограждениях.

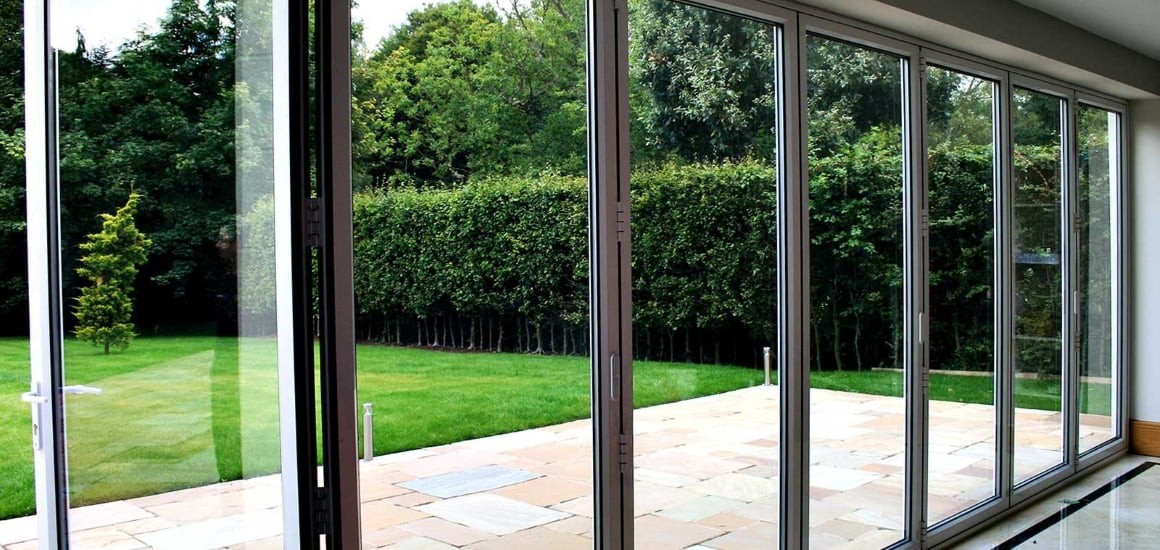

остекление раздвижной конструкцией

Рамные, безрамные

Раздвижные оконные, дверные блоки в зависимости от конструкции могут изготавливаться на основе металлического каркаса или в виде цельностеклянных полотен. В первом случае в каркас устанавливают светопрозрачное заполнение (одинарные стекла, стеклопакеты), во втором — для ограждения используют стеклянные полотна толщиной 8-20 мм из закаленного или многослойного материала.

Цельностеклянные (безрамные) створки крепятся к верхнему и/или нижнему направляющему профилю, один из которых служит для равномерного распределения весовой нагрузки. Преимущество каркасного варианта — возможность установки в отапливаемых комнатах, офисах, верандах и террасах из-за использования комбинированных профильных систем. Стеклянные блоки способны только на защиту внутренних пространств от осадков, пыли.

Наличие/отсутствие привода

Механические алюминиевые створки в окнах или дверях открываются мускульной силой человека. Автоматические раздвижные двери оснащают комплексом автоматики, состоящей из:

  • электродвигателя;
  • трансмиссии (редуктора, ремня);
  • микропроцессора;
  • пульта управления;
  • набора датчиков (безопасности, дистанционных).

Автоматические двери, входные группы или окна из алюминиевого профиля в зависимости от назначения обеспечивают:

  • высокую пропускаемость, безопасность посетителей;
  • температурный режим внутри помещений;
  • возможность дистанционного контроля положения створок;
  • приток свежего воздуха.

Холодные, теплые раздвижные конструкции

Способность рамного окна или двери удерживать тепло внутри дома зависит от:

  • вида профиля, из которого изготовлен каркас;
  • типа светопрозрачного заполнения.

В качестве прозрачной вставки, препятствующей утечке тепла, чаще всего используют двухкамерный стеклопакет из стекол с низкоэмиссионным покрытием. Для того, чтобы внутреннее помещение и улица не обменивались тепловой энергией через каркас, применяют комбинированный алюминиевый профиль с термовставкой. Роль термомоста играет полимер — полиамид, армированный стекловолокном. Он служит своеобразной отсечкой для наружной и внутренней поверхности окна (двери), которая не передает тепло. Некоторые производители дополнительно заполняют пустоты внутри профиля вспененными материалами. Такие конструкции получили народное название “теплых”.

“Холодные” аналоги делают из стандартного полого или сплошного профиля, применяют для остекления балконов, лоджий, неотапливаемых комнат.

Как стандартные, так и комбинированные комплекты для конструкций выпускают известные производители Alutech, Schuco, Provedal.

Факторы, влияющие на стоимость

На цену конструкции влияют:

  • размеры проема;
  • тип профиля (стандартный, комбинированный);
  • механизм открывания (набор фурнитуры);
  • заполнение (специальное стекло, широкоформатный двухкамерный стеклопакет увеличивают расходы на конструкцию).
